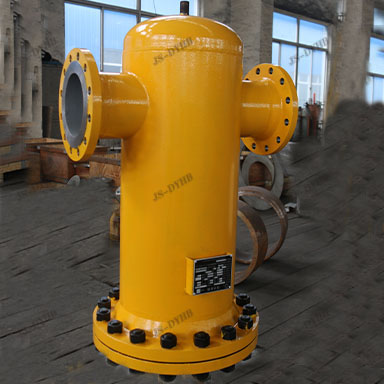

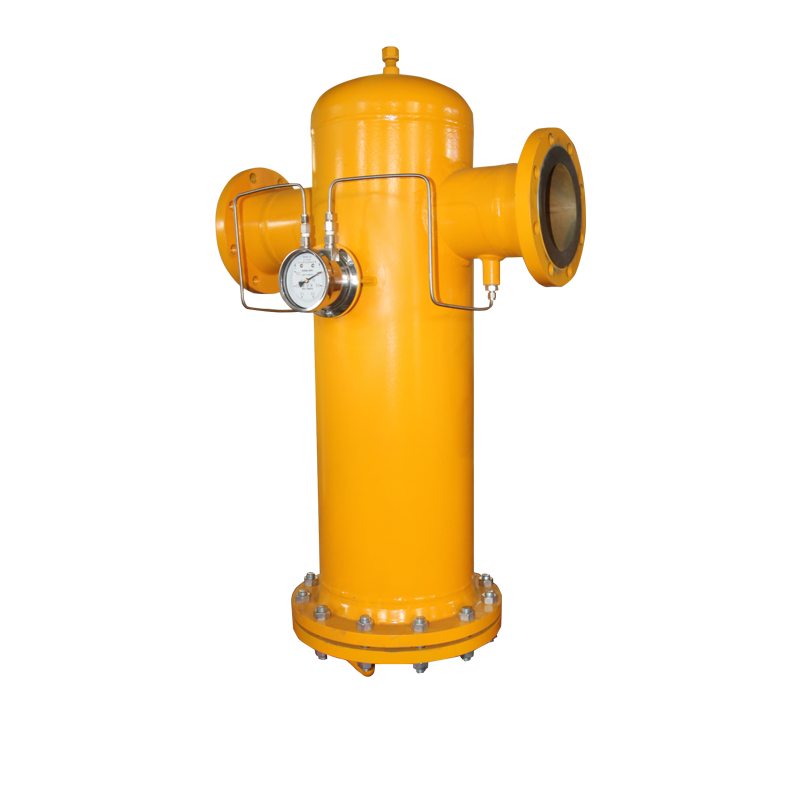

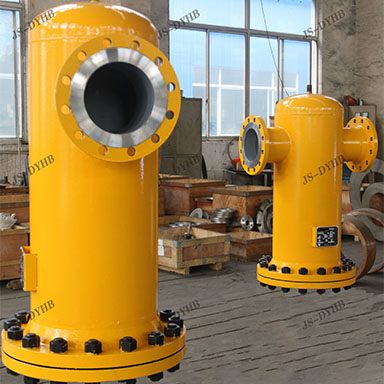

產品介紹

  HK-GS係列天然氣過濾器是以絲網捕沫和攔截的機理，對天然氣夾雜的顆粒物、油霧及水份進行過濾與分離，主要用於去除氣體中的固體雜質的淨化裝置。該產品結構簡單合理，濾芯納汙量大，運行平穩，投資費用低，安裝維護使用方便。

  為了氣體輸配設備和儀表調壓器、閥門等流量計、壓力表等的正常工作，保護其不被破壞，去除固體雜質，在其安裝前安裝精度符合要求的過濾器。

  設計製造標準：SH/T3411-2017石油化工管道過濾器、GB150-2011鋼製壓力容器

  技術參數

公稱直徑	DN15～DN1000+	介質名稱	氣體、特種氣體（氧氣、氮氣、二氧化碳、沼氣等）
工作壓力	負壓～40MPa	工作溫度	-40℃～500℃
處理量	+≤50000M3/H	過濾效率	≥99.999%
殼體材質	Q235B、20#、Q345R、Q345D、16MN、304、316L
濾芯材料	聚酯、玻纖、衝孔板複合絲網、金屬粉末燒結、金屬纖維燒結氈、聚丙烯折疊
過濾精度	0.01-1-3-5-10-20-50-100um +mm

  殼體材料

  20/GB/T8163、16Mn/GB6479、Q235B、Q345R、304、316L、TA2、哈C

  濾芯元件

  濾材：聚酯/玻璃纖維、不鏽鋼絲網、金屬粉末燒結、金屬纖維燒結氈、精度高聚丙烯折疊等。

  過濾精度：1um、3um、5um、10um、20um、50um、100um

  過濾效率：≥99%

  產品特點

  結構形式分為直通式、角式、交叉式等多種；

  流通能力大、阻力小；

  過濾麵積大、壓損小、方便清洗；

  材料選用優質碳素鋼、濾芯為不鏽鋼或者聚酯、玻纖等；

  當介質含有腐蝕性物質時，可選用耐腐蝕性材料；

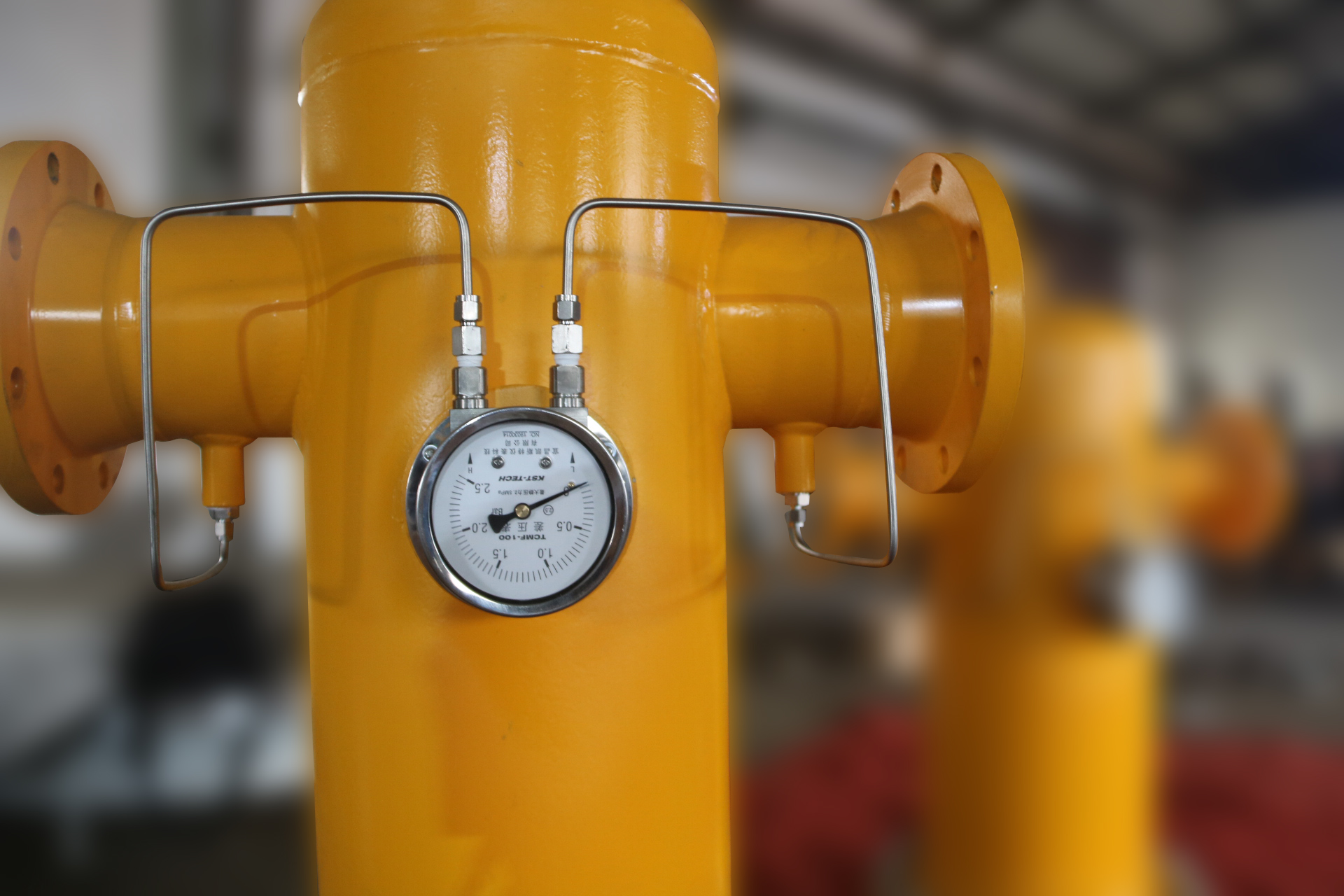

  可選用快開盲板裝置、差壓表、安全閥、排汙閥等配置；

  適用介質：天然氣、城市煤氣、礦井氣、液化石油氣、空氣等；

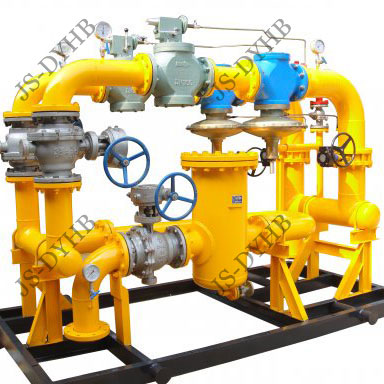

  適用於調壓箱、區域高壓櫃、CNG減櫃等。

  標準尺寸

型號	D	W	A	SH	DN
HK-GS-D50	108	270	150	350	50
HK-GS-D65	133	300	170	450	65
HK-GS-D80	159	360	170	450	80
HK-GS-D100	219	420	200	550	100
HK-GS-D125	273	475	225	650	125
HK-GS-D150	325	570	250	750	150
HK-GS-D200	426	680	300	800	200
HK-GS-D250	500	750	350	950	250
HK-GS-D300	600	900	410	1360	300

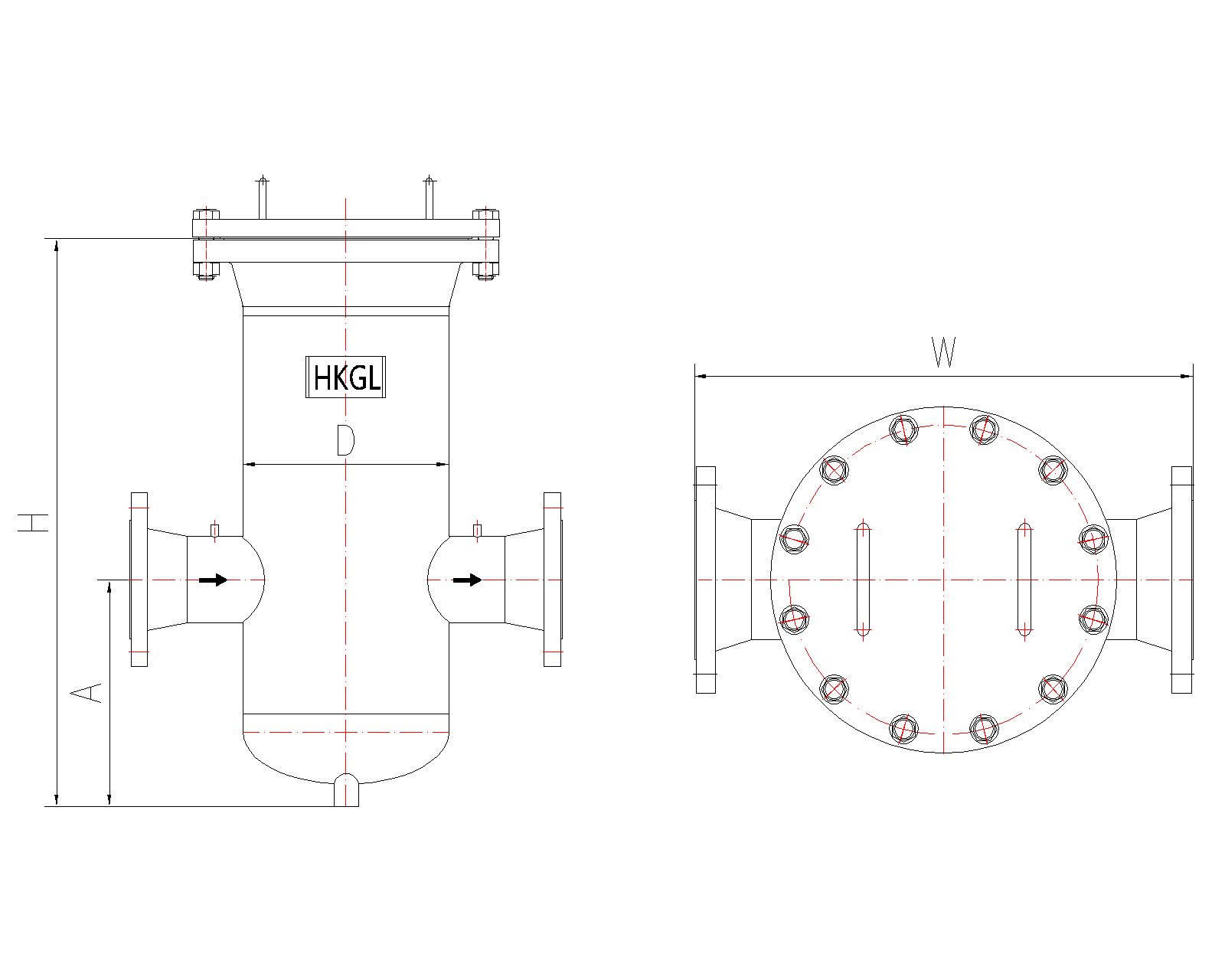

  外形尺寸

  設計製造參考標準
