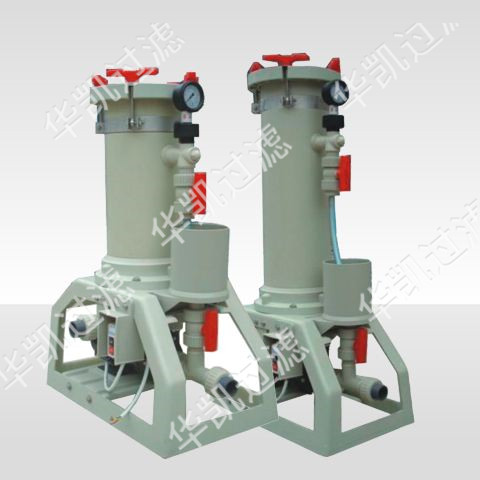

HK-JF 精密化學藥液過濾機

  型號說明

  JF 1004 P U N B J

  (1)JF­­-機型編號

  (2)1001：濾心數量10”*1支 2001：濾心數量20”*1支 1002：濾心數量10”*2支

　   2002;濾心數量20”*2支 1004;濾心數量10”*4支 2004;濾心數量20”*4支

  (3)P:泵體材質PP+GF K:泵體材質PVDF

  (4)U:出入口由任式 H:出入口套管式

  (5)N:密封迫緊NBR V:密封迫緊VITON

  (6)B:濾心螺帽式

  (7)J:出入口為JIS規格 C:壓板式 D:出入口為DIN規格 P:濾紙式 A:出入口為ANSI規格

  產品特點

  ◎適用於電鍍藥液、化學藥液、純水循環過濾等用途。

  ◎采用日本原裝入口無軸封泵浦，無泄漏之慮。

  ◎濾心式設計，精密高過濾，過濾麵積廣、效率高、操作簡單、清洗容易、占地麵積小。

  ◎過濾機主體與底座采用PP材料一體射出成型，焊接點少、耐酸堿等特點。

  ◎視客戶需要選擇濾筒材質PP或壓克力。

  ◎透明壓克力適用於溫度60度以下。

  規格參數

項目型號		JF-1001	JF-1002	JF-2001	JF-2002	JF-1004	JF-2004
適用過濾槽（Ton）		0.2	0.4	0.4	0.6	0.6	0.8
過濾量（1/Min）		15	30	30	60	60	80
濾筒材質		PP	PP	PP	PP	PP	PP
濾芯數（尺寸*數量）		10"*1	10"*2	20"*1	20"*2	10"*4	20"*4
適用溫度（°C）以下		70	70	70	70	70	70
泵馬達50/60Hz		30/45	65/100	65/100	85/150	85/150	150/260
機座尺寸（MM）	長度（L）	396	485	440	485	495	570
	寬度（W）	295	310	300	345	345	365
純高度（H）		735	770	980	1060	800	1060
機體質量（KG）		13	17	17	22	26	28

  精密化學藥液過濾機JF係列的保養：維修

  1、過濾機應放在靠近藥液槽的地方，水泵進水管不宜太長，一般3-4米較適宜，出液管則根據需要而定。進出水管都應放入槽內，並應有良好的固定，在進水管端需加裝粗濾器，預防小的零件吸入泵腔內，損壞機件。

  2、根據裝配圖，將濾芯裝入過濾筒內，蓋好桶蓋，擰緊快開螺栓，並將放氣閥關閉，使過濾筒、管道處於密封狀態。向引水筒內注入藥液，打開引水筒底下的引水球閥，使藥液順著引水管流入泵腔內，直至注滿進水管，關閉引水球閥，進行點動看電機是否正轉，確定正轉後，再點動，直至水泵流速正常。

  3、打開筒蓋上的放氣閥，將過濾筒內的空氣放出，直至放氣閥有藥液噴出就可以了，此時再將放氣閥關閉，機器正常運轉。經過一段時間的連續循環過濾，在濾芯上攔截的濾渣漸漸增厚，過濾筒內的壓力越來越大，流量越來越小，此時應注意及時清洗濾芯。

  4、如果過濾機水泵較長時間停用，在泵腔內應注些清水，避免殘留藥液在泵腔內結晶。

  5、加助濾劑或活性炭的操作：過濾機正常工作時擰鬆放氣閥將藥液引入引水筒，藥液達到引水筒的三分之二以上，關掉放氣閥門，向引水筒內放入活性炭或助濾劑進行攪拌，再打開引水筒底下的引水閥，使藥液流入泵腔，這樣連續多次循環操作，使濾芯表麵形成一層過濾膜，然後正常過濾，即可使藥液達到理想的效果。
