產品介紹

  華凱Y型過濾器是輸送介質的管道係統的一種過濾裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來清除介質中的雜質， 以保護閥門及設備的正常使用。適用於：水、蒸汽、油品等介質，使用溫度一般在-40℃~300℃。(注：具體使用溫度以過濾器設計溫度為準。)Y型過濾器 主要有：主體、過濾網、中部蓋板、中部堵頭、中部緊固件等組成。本過濾器設計與製造參照標準：SH/T3411-1999，檢驗參照標準：GB/T14382-2008。

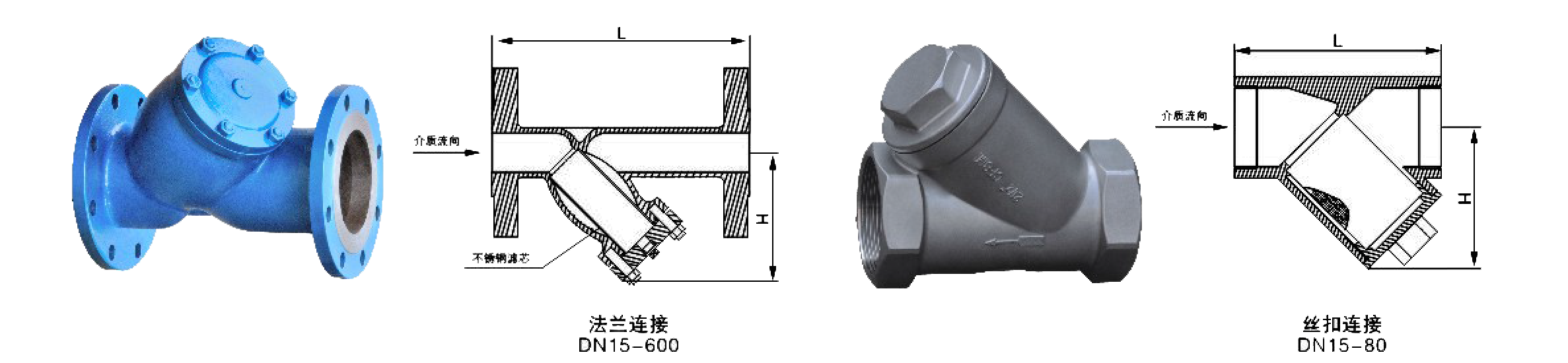

  標準尺寸

公稱通徑(DN)		15 1/2''	20 3/4''	25  1''	32 1-1/4''	40 1-1/2''	50  2''	65 2-1/2''	80  3''	100  4''	125  5''
外形尺寸	L	165 (65)	150 (79)	160 (90)	180 (105)	195 (118)	215 (218)	250 (165)	285 (190)	305	345
	H	60 (44)	70 (53)	70 (65)	75 (70)	90 (78)	105 (80)	150 (80)	175 (120)	200	205
公稱通徑(DN)		150  6''	200  8''	250 10''	300  12''	350  14''	400  16''	450  18''	500  20''	600  24''
外形尺寸	L	385	487	545	605	660	757	850	895	1070
	H	260	300	380	410	480	540	580	645	780

  注：本尺寸表的數據適用於本廠0.25~2.5MPa、150LB壓力等級的Y型過濾器。括號中的數據為螺紋連接的過濾器

  標準尺寸

公稱通徑(DN)		15 1/2''	20 3/4''	25  1''	32 1-1/4''	40 1-1/2''	50  2''	65 2-1/2''
外形尺寸	L	147	190	200	217	245	279	323
	H	80	110	110	115	130	145	160
公稱通徑(DN)		80  3''	100  4''	125  5''	150  6''	200  8''	250  10''
外形尺寸	L	357	455	495	520	640	700
	H	210	270	288	320	395	390

  注：本尺寸表的數據適用於本廠6.3MPa、600LB壓力等級的Y型過濾器。

  產品概述

  Y型過濾器屬於管道粗過濾器，可用於液體、氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質， 使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

  產品優勢

  全自動化、免維護、過濾麵積大、濾網效率高、使用壽命長、不鏽鋼材質、過濾精度可選、規格齊全。與其他過濾設備相比它是水 回用工程中有效的設備之一。而且經過Y型過濾器處理之後的水質不僅達到國家規定的排放標準，而且水還實現了重複、循環利用的目的。

  產品優勢

公稱通經（DN）	DN150-DN600（1/2”-24”）	連接方式	法蘭、對焊、承插焊、螺紋、卡箍
殼體材質	碳鋼，不鏽鋼等	法蘭壓力	0.25-6.3MPa(150-600LB)
濾芯材質	不鏽鋼等	法蘭密封麵	FF、RF、M、FM、RJ、T、G
過濾精度	10目-500目	墊片材質	PTFE、金屬纏繞、丁晴橡膠等

  附 注:可根據用戶提供的規格、型號及樣品加工定製！
