產品介紹

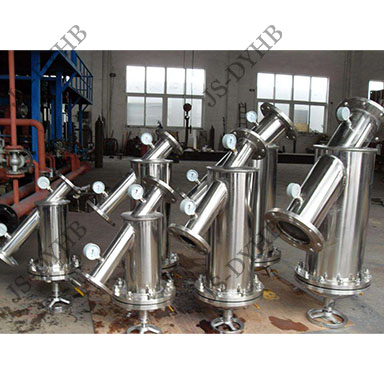

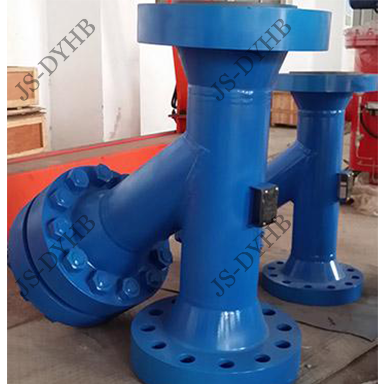

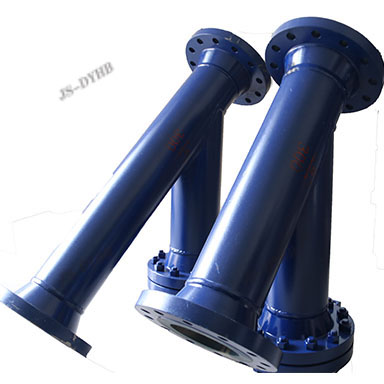

  焊製Y型過濾器是輸送介質的管道係統的一種過濾裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來清除介質中的顆粒雜質， 以保護閥門及設備的正常使用。適用於：水、蒸汽、油品等介質，使用溫度一般在0-300℃。(注：具體使用溫度以過濾器設計溫度為準。) 焊製Y型過濾器主要有：主體、過濾網、中部蓋板、中部堵頭、中部緊固件等組成。該過濾器設計與製造標準參照：GB/T14382-2008、SH/T3411-1999。

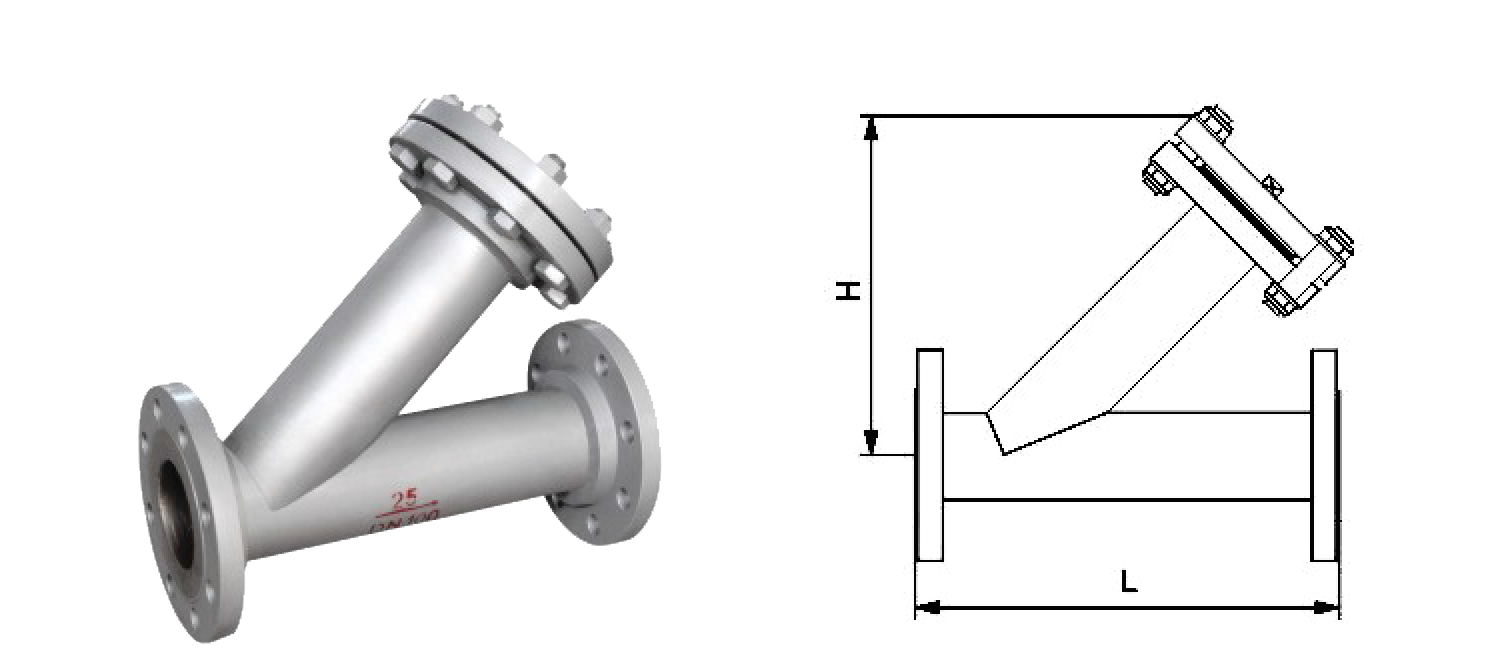

  外形尺寸

  標準尺寸

公稱通徑DN	PN2.0/5.0		排汙口	有效過濾器麵積 （㎡）	倍數
	L	H
15	260	177/181	R3/8	0.00252	14.0
20	280	196/205	R3/8	0.003	10.0
25	290	208/215	R3/8	0.0033	8.0
32	310	227/234	R3/8	0.0051	6.0
40	320	238/250	R3/8	0.0052	4.0
50	300/360	240/254	R1/2	0.0063	3.2
65	340/370	274/286	R1/2	0.0091	2.74
80	380/400	307/317	R1/2	0.0127	2.5
100	450/520	349/378	R3/4	0.018	2.3
150	580/650	424/461	R3/4	0.033	1.9
200	700/720	520/542	R3/4	0.054	1.7
250	800/820	606/633	R3/4	0.078	1.6
300	950/970	728/753	R3/4	0.114	1.6

  注：本數據表為0.25MPa-2.5MPa、150LB、300LB壓力等級的過濾器數據，參考標準為：SH/T3411-1999。如需其他規格的過濾器可根據客戶具體要求進行設計。

  產品概述

  Y型過濾器屬於管道粗過濾器，可用於液體、氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

  產品優勢

  全自動化、免維護、過濾麵積大、濾網效率高、使用壽命長、不鏽鋼材質、過濾精度可選、規格齊全。與其他過濾設備相比它是水回用工程中有效的設備之一。而且經過Y型過濾器處理之後的水質不僅達到國家規定的排放標準，而且水還實現了重複、循環利用的目的。

  技術選型

公稱通經（DN）	DN15-DN600（1/2’’-24’’）	連接方式	法蘭、對焊、螺紋、卡箍
殼體材質	碳鋼，不鏽鋼等	法蘭壓力	0.25-16MPa(150-2500LB)
濾芯材質	不鏽鋼等	法蘭密封麵	RF、M、FM、RJ、T、G
過濾精度	10目-500目	墊片材質	PTFE、金屬纏繞、丁晴橡膠等

  附 注

  可根據用戶提供的規格、型號及樣品加工定製!
